2019-11-28

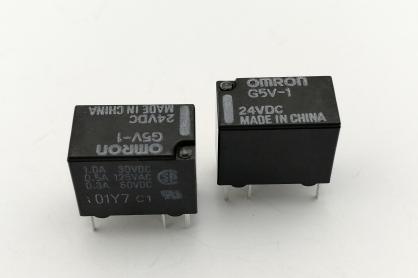

信號繼電器它是自動控制系統中常用的器件，它用于接通和斷開電路，用以發布控制命令和反映設備狀態，以構成自動控制和遠程控制電路。各個領域的自動控制無一不采用繼電器。它具有以下作用：
1）擴大控制范圍。例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。
2）放大。例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。
3）綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。
4）自動、遙控、監測。例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。
信號繼電器有哪幾種類型?我們來看下以下這幾種:
1、按動作原理分類
電磁繼電器通過繼電器線圈中的電流在電磁鐵中產生的吸力驅使銜鐵及可動部分動作，改變接點系統的工作狀態。如直流無極繼電器、直流有極繼電器、交流繼電器、二元差動繼電器等。
感應繼電器利用交變磁場與另一交變磁場在繼電器可動部分的翼板中產生渦流的相互作用而動作。如交流二元二位繼電器等。
熱力繼電器電流對雙金屬片加熱，雙金屬片就有單向彎曲的無力特性，該繼電器就利用這個特性而動作。
2、按工作電流分類
交流繼電器工作在交流電路中，如交流燈絲轉換繼電器、FD型電動發碼器、JRJC型二元二位繼電器、整流式繼電器等。
交直流繼電器在交直流電路中均能使用，如通用繼電器、各種熱力繼電器等。
3、按動作速度分類
速動繼電器銜鐵動作時間小于0.1s。大部分信號繼電器屬此范圍。
正常動作繼電器銜鐵動作時間0.1~0.3s。大部分信號繼電器屬此范圍。
緩動繼電器銜鐵動作時間超過0.3s。如無極緩放繼電器、熱力繼電器、安全型半導體時間繼電器等。
